卓老师好，根据前面的验证，电磁铁的特性不适用于隔空吸附，也就是之前的KT板背面贴铁片的方案不可取亚克力板图案，同时不同材质的铁片被吸附的吸力也不尽相同，通过多种铁片的测试，我们选取了直径80mm，厚度1mm的铁片来配合电磁铁抓取搬运，也测试过更大直径的铁片，但其本身的重量也就更大了，需要保证吸附后不在行进中抖掉，所以采用了如下方案来进行平衡。

正式比赛中的图片需要满足被电磁铁吸附并搬运的目的，所以图片块由下图所示的三部分组成：

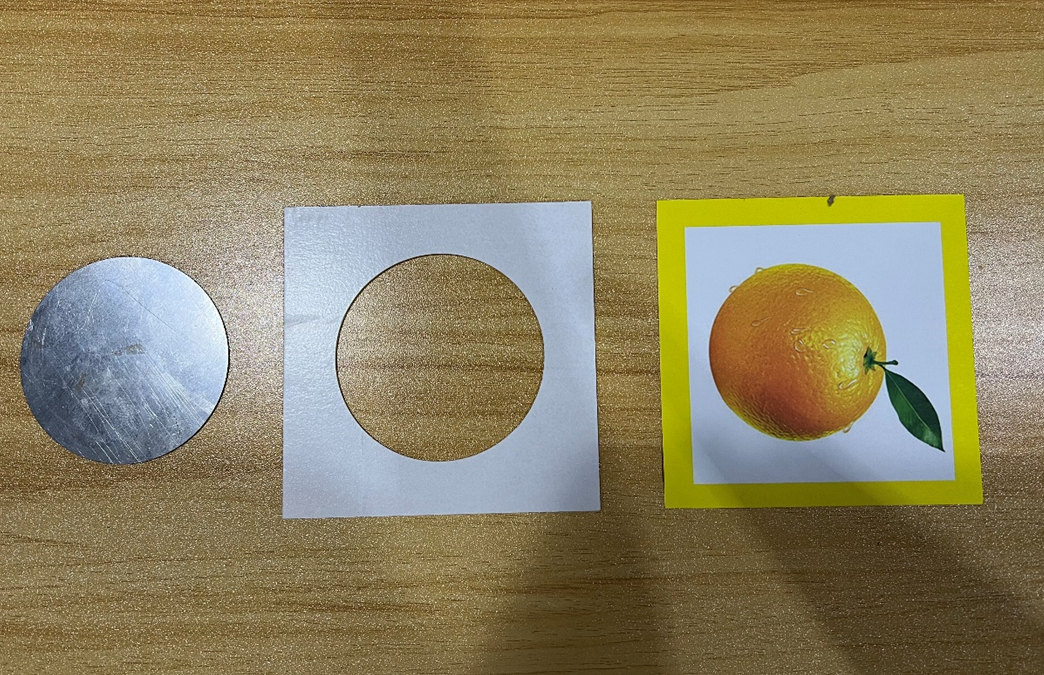

▲ 图1 目标图片组成

说明：需要有一个和图片尺寸一样的亚克力板来方便粘贴图片，亚克力板带背胶，撕掉背胶即可对准图片进行粘贴亚克力板图案，粘贴好后，再将铁片放进提前挖好的亚克力板圆形孔中，并且用用双面胶将圆形铁片与图片进行直接粘贴，最后再用透明胶对铁片进行加固粘贴即可。

1.2 相关参数

下面对图片块进行详细描述。

1.2.1 相关材料参数1.3 安装步骤

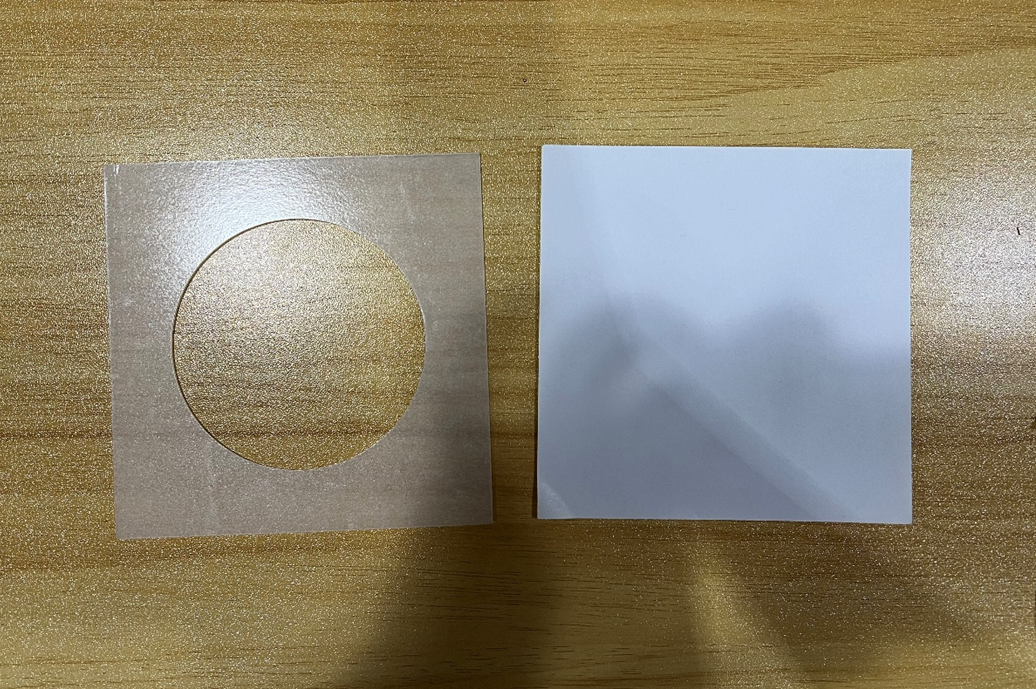

▲ 图1.3.1 撕掉亚克力板双面胶

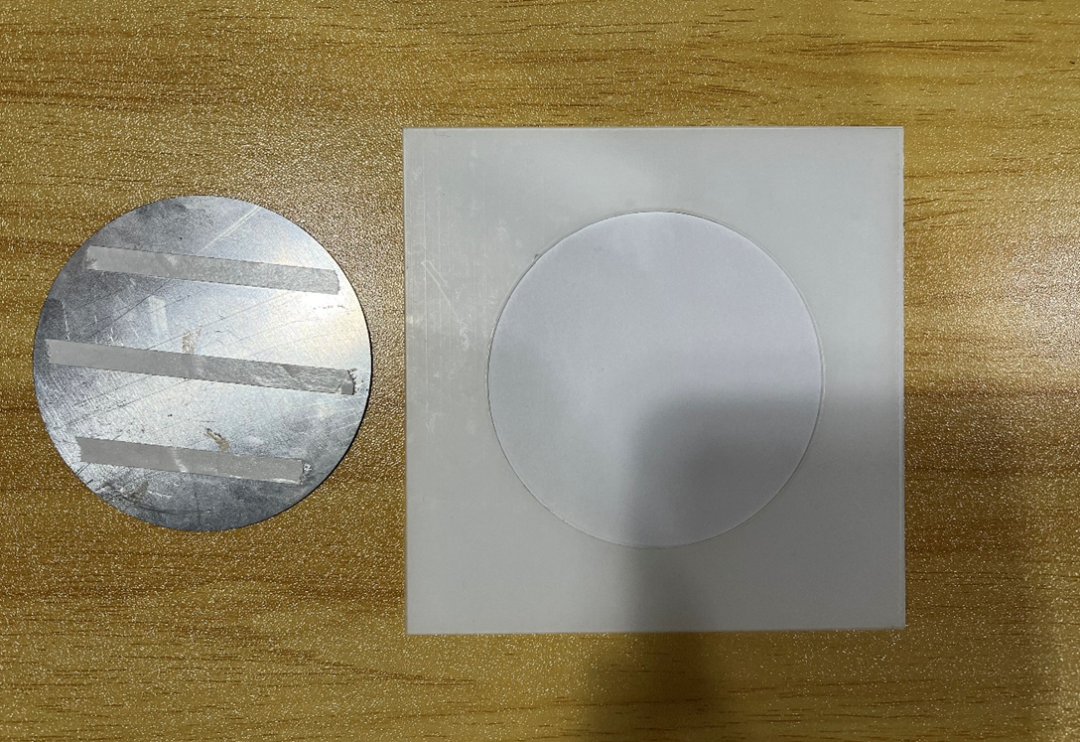

▲ 图1.3.2 铁片粘上双面胶

▲ 图1.3.3 铁片与亚克力板粘贴

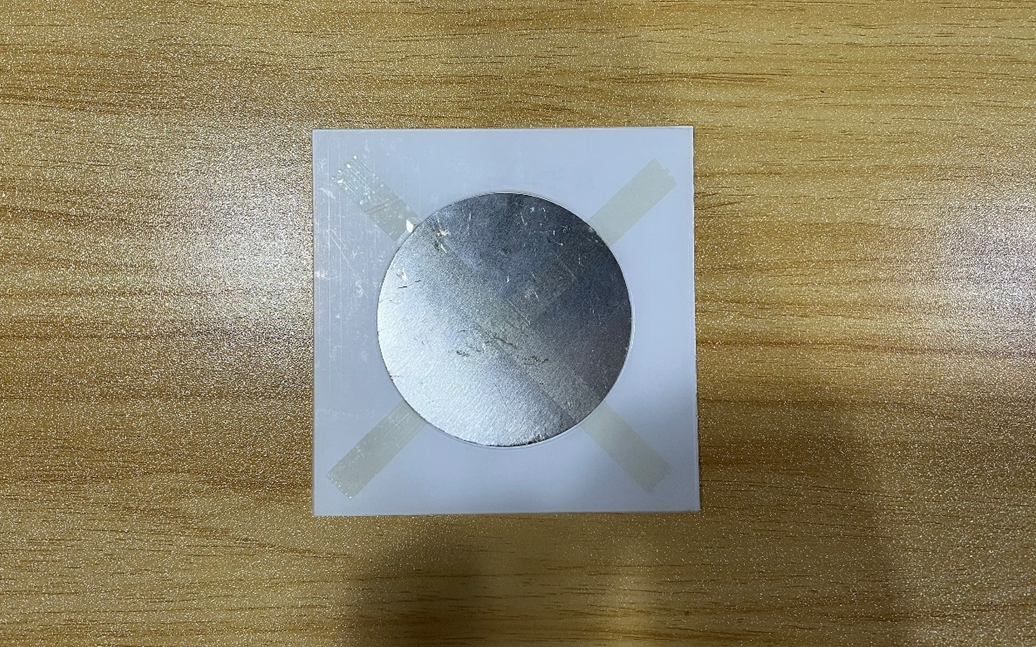

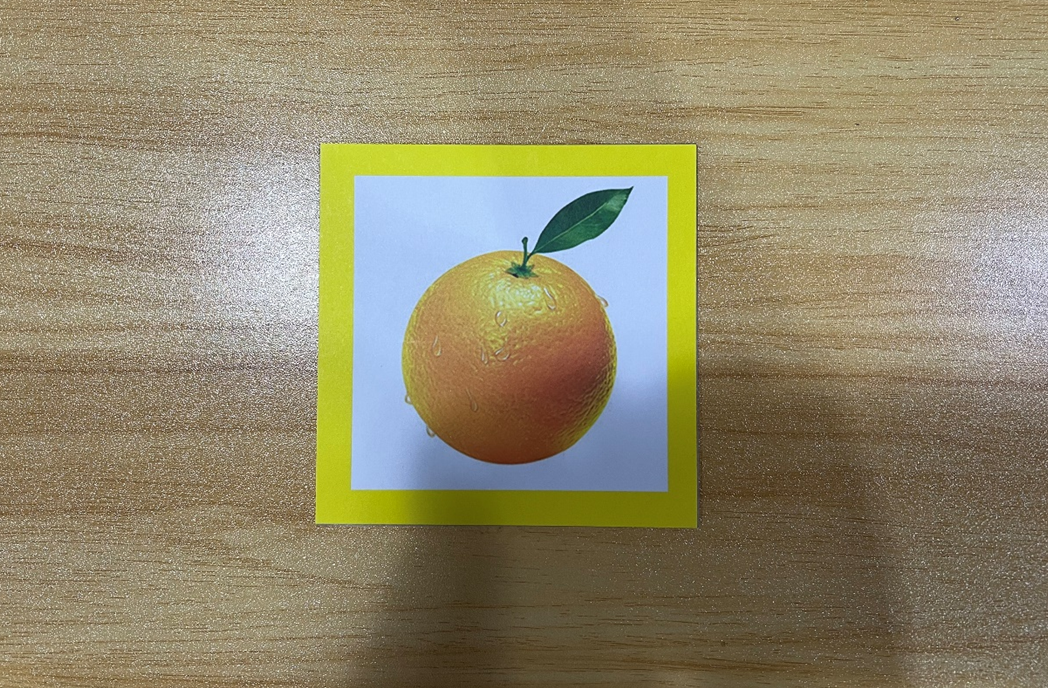

▲ 图1.3.4 制作好的目标图片版1.4 实验验证

为方便卓老师验证，我们制作了一套临时用于验证电磁铁吸附的实验台，将寄送给卓老师用于验证，如下图所示：

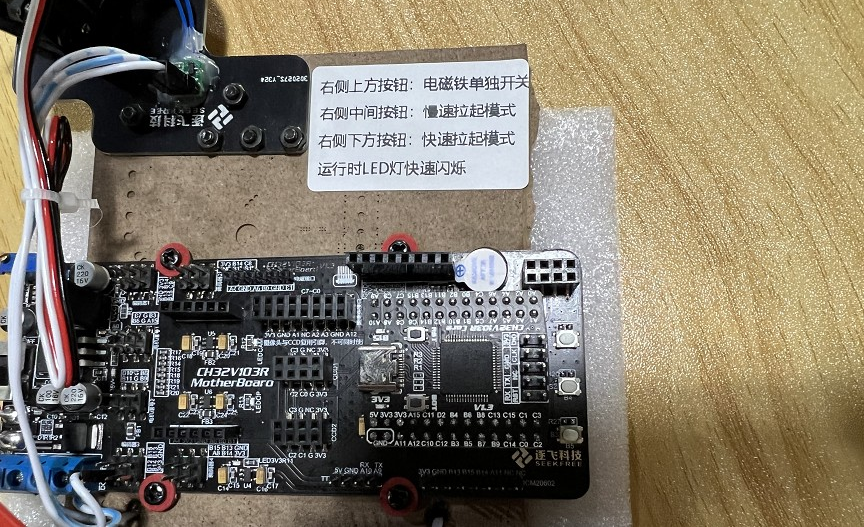

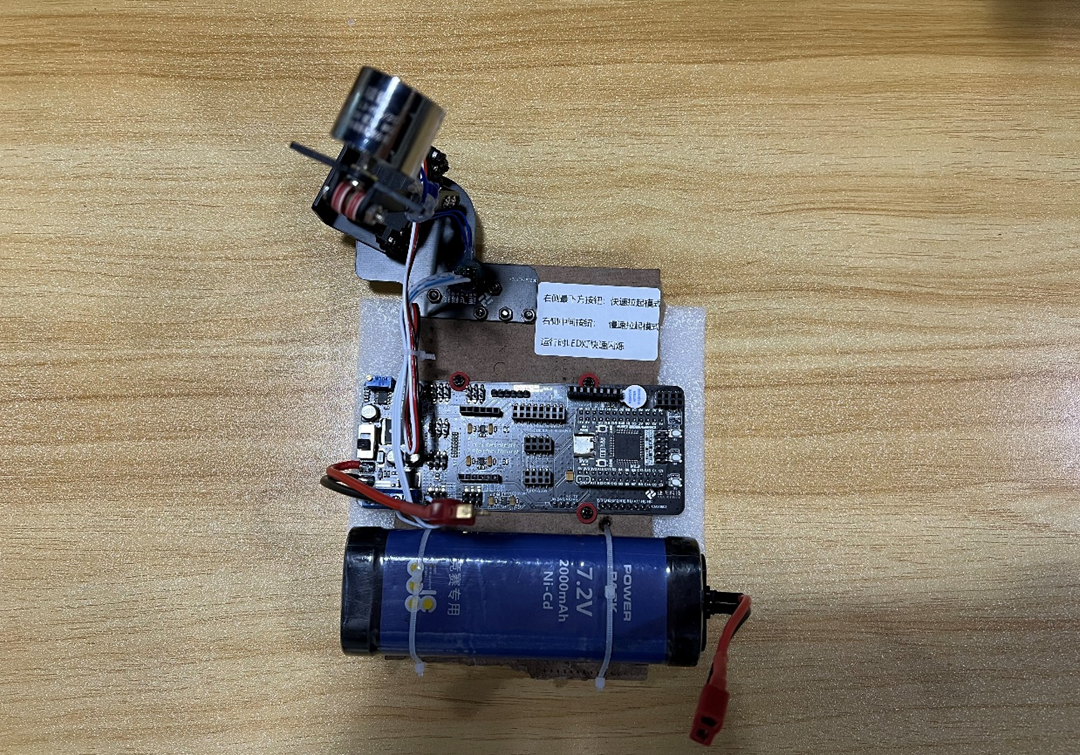

▲ 图1.4.1 实验验证平台

测试视频我稍后通过微信发送给卓老师。
