不知小伙伴们是否遇到过这样的状况：看到设计大师首发的设计案例，有些设计点刚好可以跟自己的方案搭调，本想借鉴大师手法却被难在了内部构造上，导致最终方案也不了了之...

跟甲方在谈设计方案时，效果图相当完美，但被问及如何实现效果会更好？瞬间石化，因为不清楚内部构造...

为了化解小伙伴的这一困扰，今天咱们就来讲讲如何将心仪的设计案例应用到自己的方案中，而且能够实现落地施工。本文主要解决一下问题：

1、如何分析设计案例，还原设计手法？

2、内部构造该如何推导？

3、在施工中有哪些注意要点？

01.

如何分析设计案例，还原设计手法？

1、分析有哪些部位需要进行节点剖析

当我们拿到一张效果图，或者实景图的时候，该如何分析还原它的构造做法呢？

首先我们知道一个完整的空间是由天花、地面、墙面还有中间部分的软装和灯具组成的，抛开软装部分，剩下的就是天、地、墙三大组成部分。

由此我们可以从以下3个方面，对下图中的案例进行解析：有特殊造型的部位、不同材料的交接处、转折交接的位置。

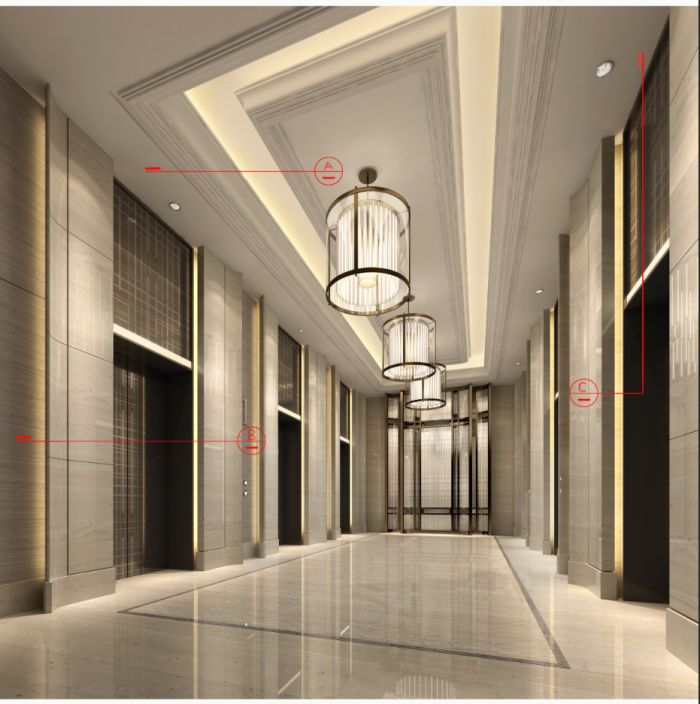

△图中A、B、C处为重点需要剖析的部分

a、特殊造型

这一点应该很好理解，特殊造型的部位需要重点剖析，其是什么样的材料、什么样的造型、尺度是多少，这些是需要根据效果图或者方案手稿明确，才能进一步进行节点绘制，以及后期施工现场交底。

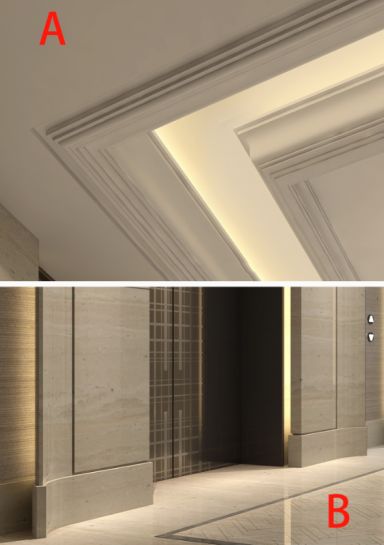

如图中A处有线条灯带和凹凸造型、B处弧形石材灯带缝分缝等造型。

b、不同材料交接

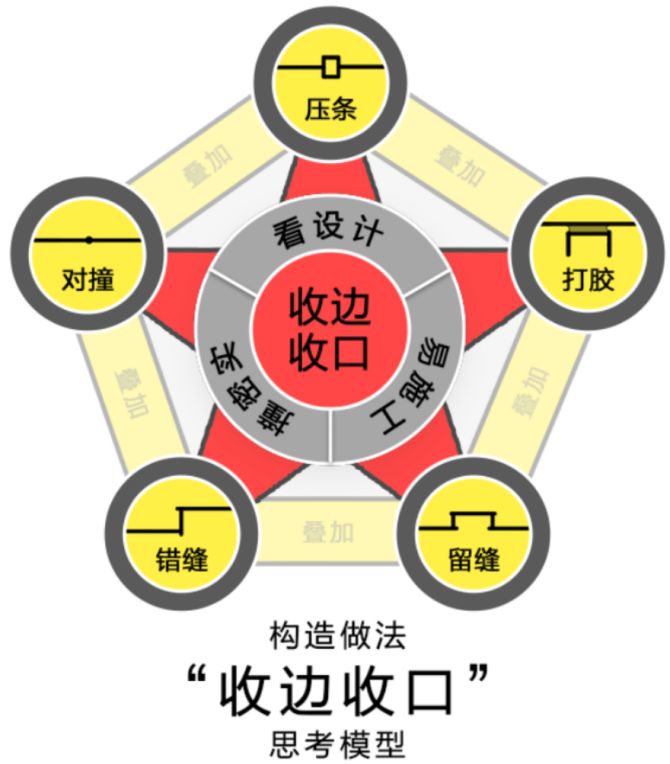

当不同材料碰撞在一起的时候需要重点剖析，因为要保证收口美观亚克力板效果图，我们通常会使用之前提过的常用的几种收口方式：对撞、压条、打胶、留缝、错缝，这里B处墙面横剖、C处墙面竖剖就有不同的收口方式。

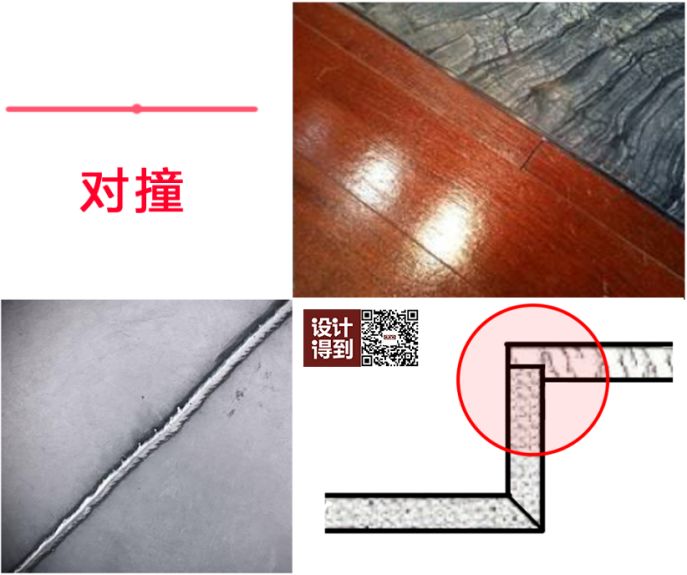

△对撞

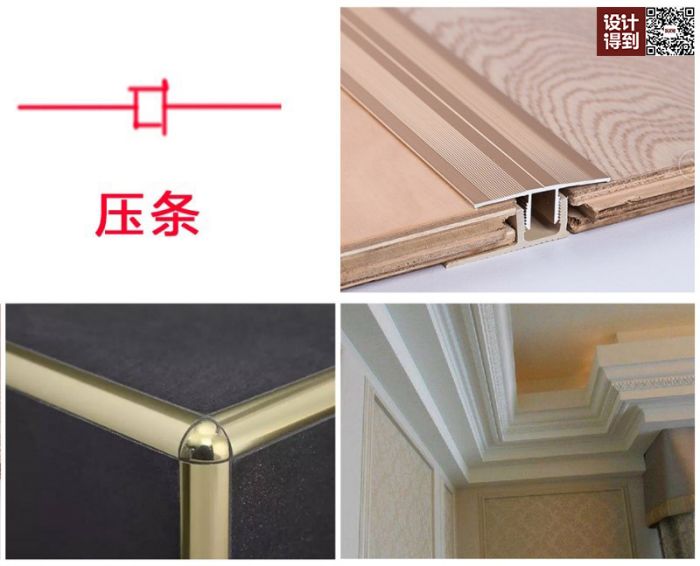

△压条

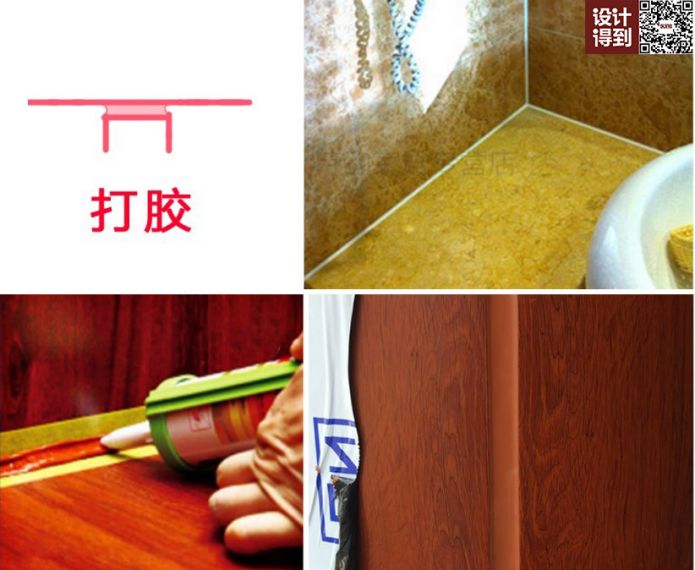

△打胶

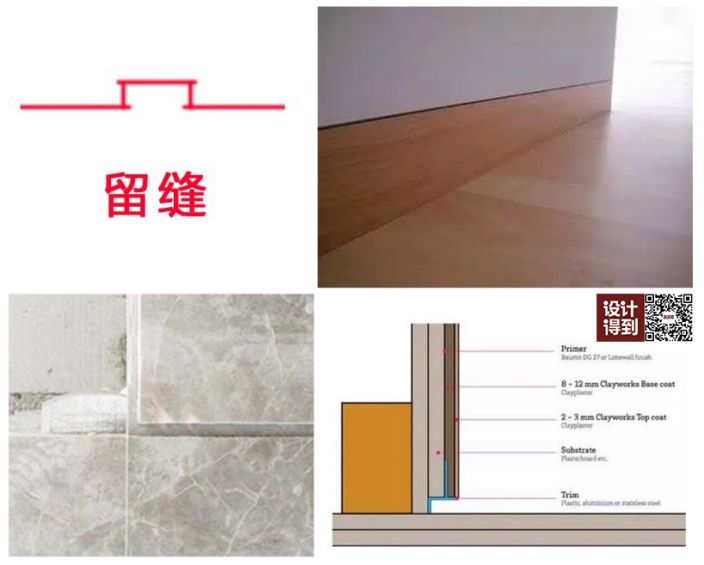

△留缝

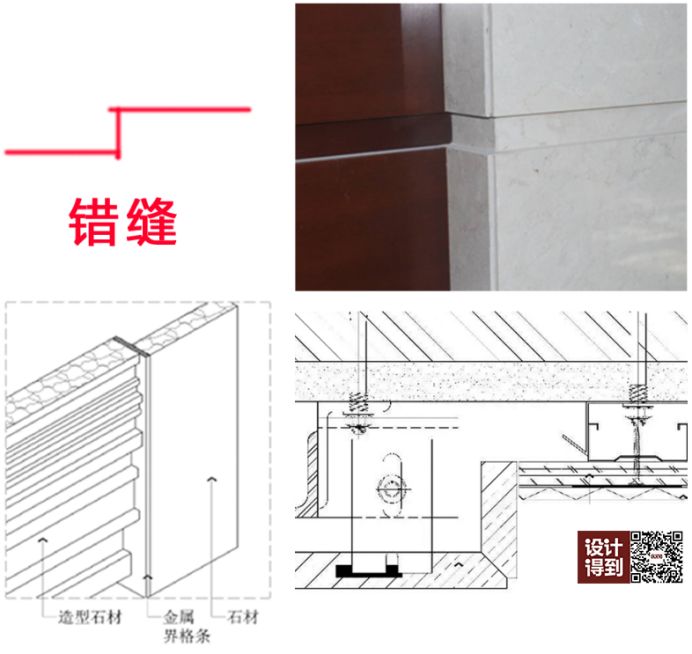

△错缝

c、转折交接

例如：在天花与墙面交界处、墙面与地面交界处、在阴阳角处这些转角或交接部位，就需要进行收口交底，也是我们常规需要剖析的地方。这里图纸B处阳角和灯带等位置，C处天花顶面与墙面交接等部位需要剖析。

2、材料分析

说完需要剖析的位置，接下来需要对材料进行分析。开始之前，大家可以比对图中材料来熟悉一下材料的常用词：

ST：石材（花岗岩、大理石、玉石等）

WD：实木、木饰面、木地板

MT：金属饰面（铜、铁、钢、铝、铝合金）

PT：油漆（油漆、涂料、氟碳喷涂等）

L：隐藏式灯光

PL：石膏线

WC：墙面饰材（多指墙纸/墙布/喷绘/刺绣）

CP：地毯

MO：马赛克

UP：皮革

RF：窗帘、窗纱

GL：玻璃

MR：镜子

从图中可以看出，图纸材料都还比较直观，主要有石材、金属、亚克力、乳胶漆等。

3、造型尺度

知道了用什么材料做的，我们还要清楚做成什么样子，也就是造型和尺度关系，接下来有请托尼老师为我们详解如何凹造型。

装饰材料是依附于基层之上的，而基层可以通过加工做出各种造型，还有通过厂家特殊定制的造型。

将图片放大观察我们能看到更多的细节和收口关系，在尺度上我们可以，将图中常规物体尺寸作为参考依据，比如说电梯门洞有800、900、1100，这里作为公区电梯厅，可以作参考为1100，再根据比例关系推出其他尺寸，整体上就不会失调，有了完成面和尺寸我的造型轮廓就出来了。

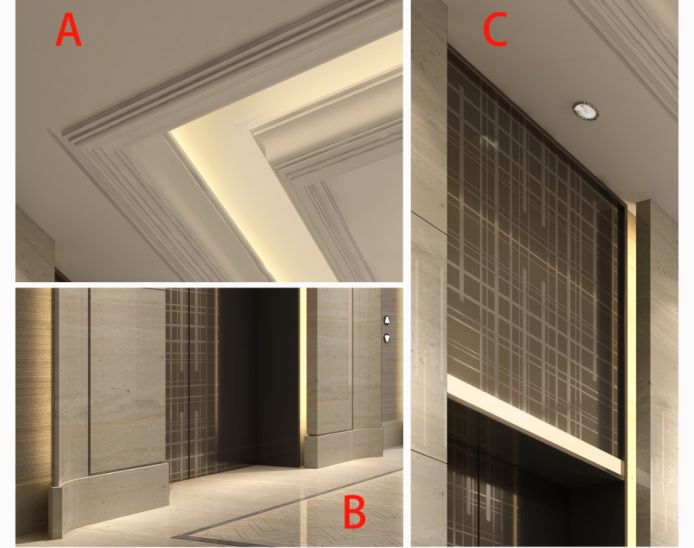

放大效果图可以更清楚的观察到细节、尺度、材料，转折和拼接关系等，根据这些关系合理的绘制出完成面。

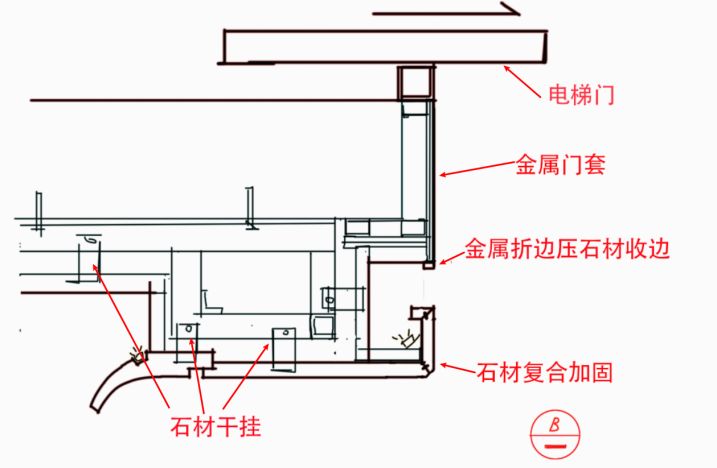

电梯墙面横剖注意：灯带、阳角、电梯门套、电梯门墙面竖剖 要注意：墙面与顶面，指示灯带，电梯门套收口关系。

02.

内部构造如何推导?

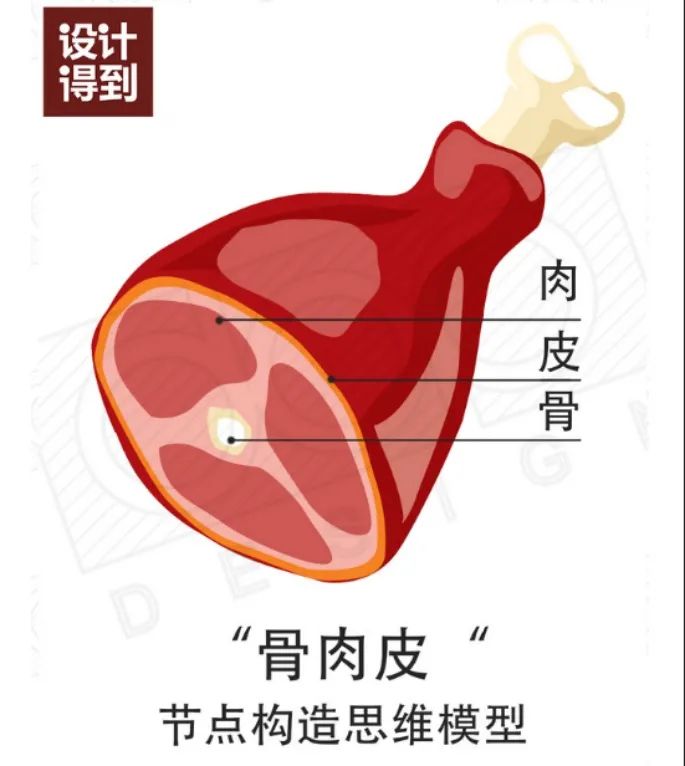

分析完外部表皮，内部构造是如何实现？咱们还依据“骨肉皮”的思维模式，接着往后分析。

△这里提供一些便于理解的模型

我们知道这里的完成面其实就是最装饰最表面的一层，就像人的皮肤一样，是依附于我们的肉体之上，而肉体又是靠人体骨架支撑。因此空间装饰的饰面层、基层、结构层，如同人的骨肉皮原理是差不多的。

对基层构造有了一定了解，我们再回到最初的效果图上进行分析。

1、天花造型

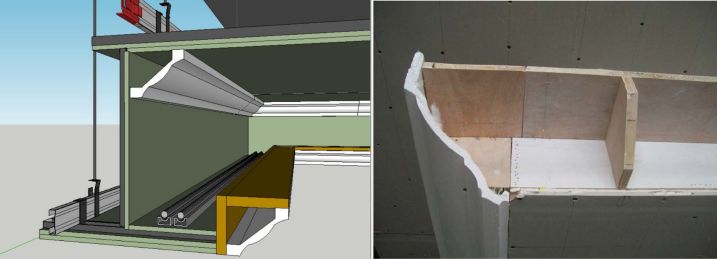

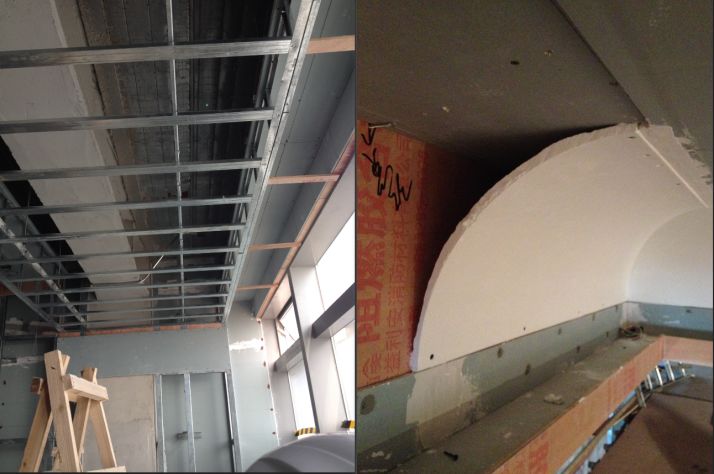

这里最表层的材料是乳胶漆，基层是石膏板，有造型的地方用阻燃夹板做出造型的框架，再用龙骨连接，特殊复杂的造型可以直接用成品石膏线条来做，构造做法即是由外向内，一层一层的推理出来的。

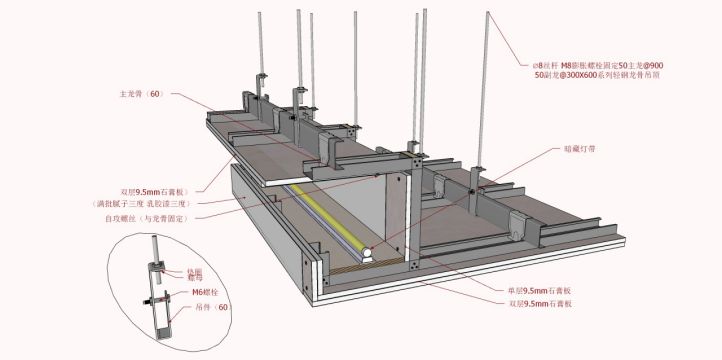

△吊顶常规结构模型理解，非效果图对应模型

2、墙面造型分析

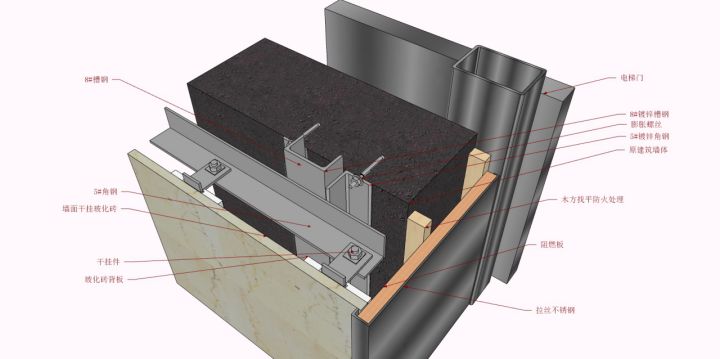

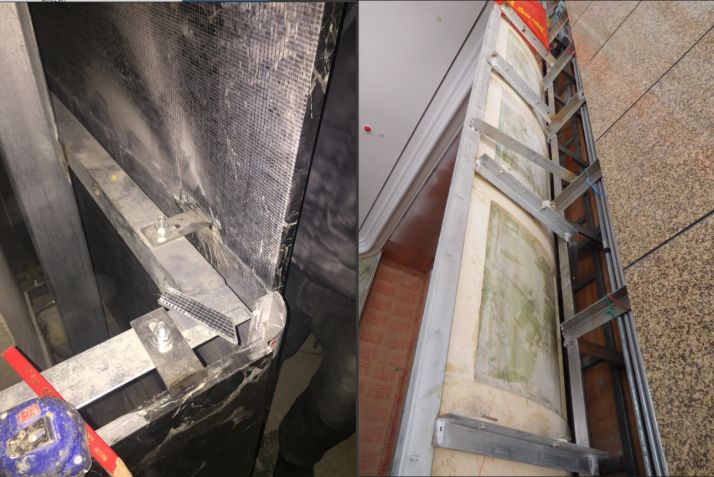

首先前期的尺寸要推算好，墙面主要有异性石材、金属和灯带造型，要注意的是电梯门套和石材的阳角收口，金属收住石材，灯带造型的石材需要提前复合加固，空间较高需采用石材干挂，钢结构可以根据造型需求切割焊接。

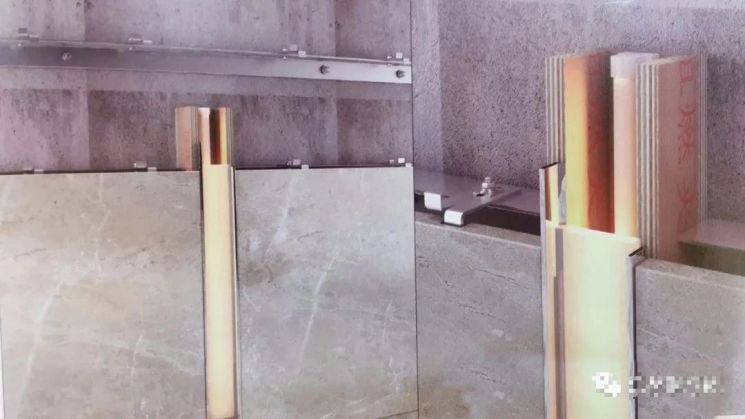

△石材干挂常规结构模型理解，非效果图对应模型

3、竖剖造型分析

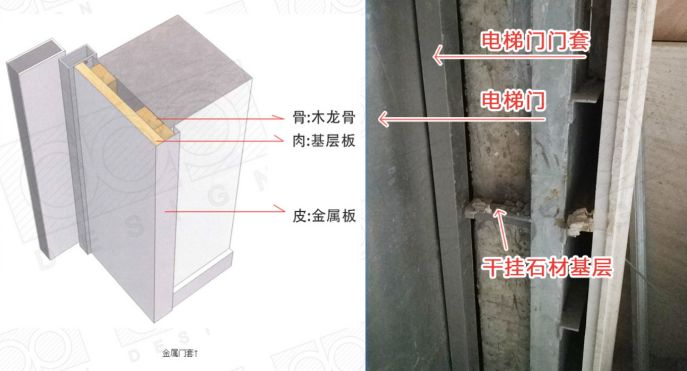

这里的竖剖造型其实就是将横剖旋转90°，墙面与天花有交接，还有灯带的位置属于特殊造型部位，电梯金属门套与原电梯口框架收口关系。

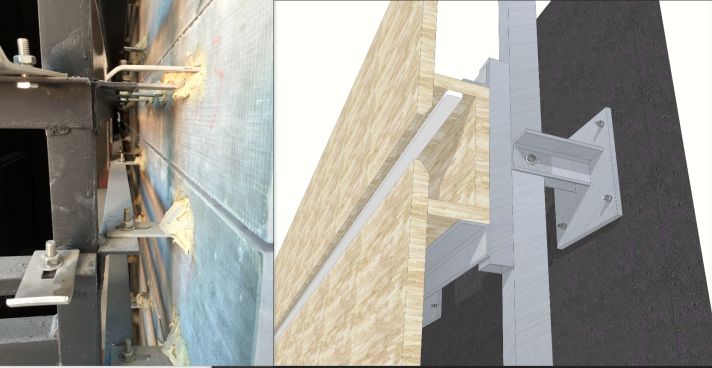

△墙面干挂常规结构模型理解，非效果图对应模型

3、施工中有哪些注意要点？

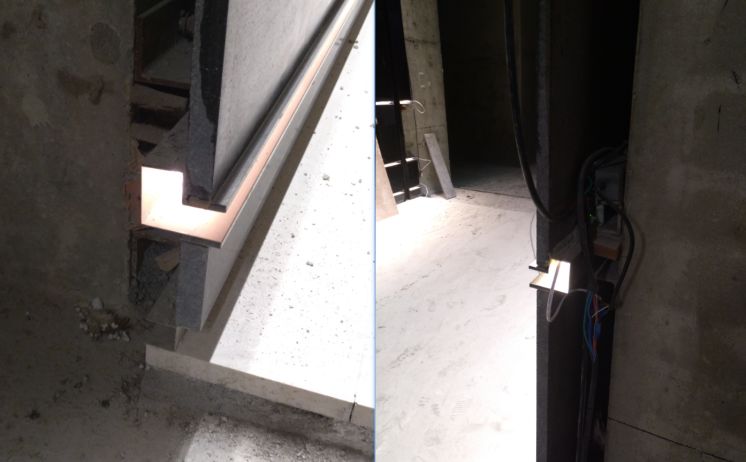

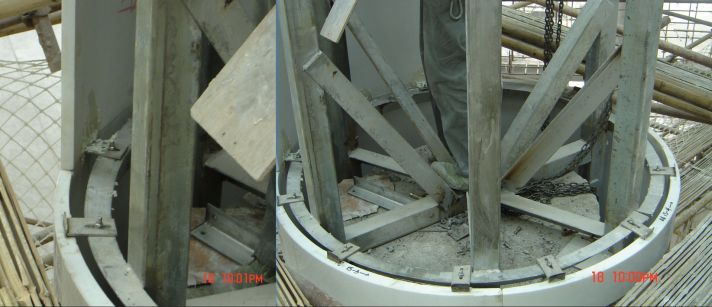

a、弧形石材需厂家订制，灯槽石材造型需复合加固处理亚克力板效果图，避免现场作业误差和局限性。

b、内嵌成品带亚克力板LED灯带，避免石材反光显露灯珠。

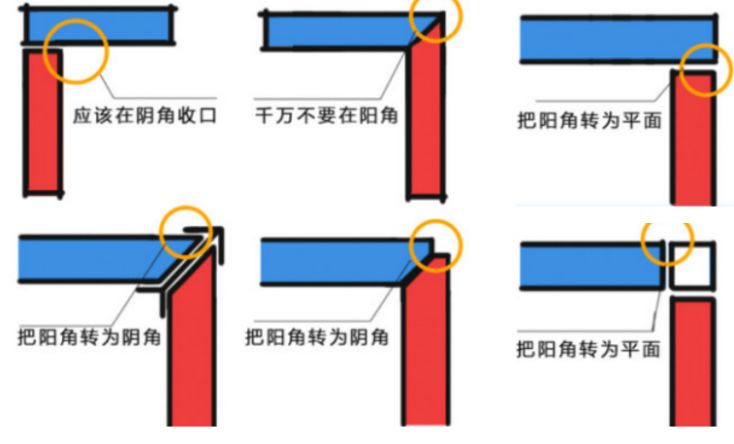

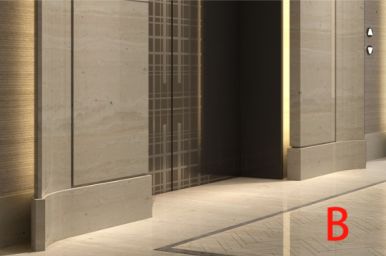

c、电梯门横剖阳角处避免出现直角，提前做好倒边处理。

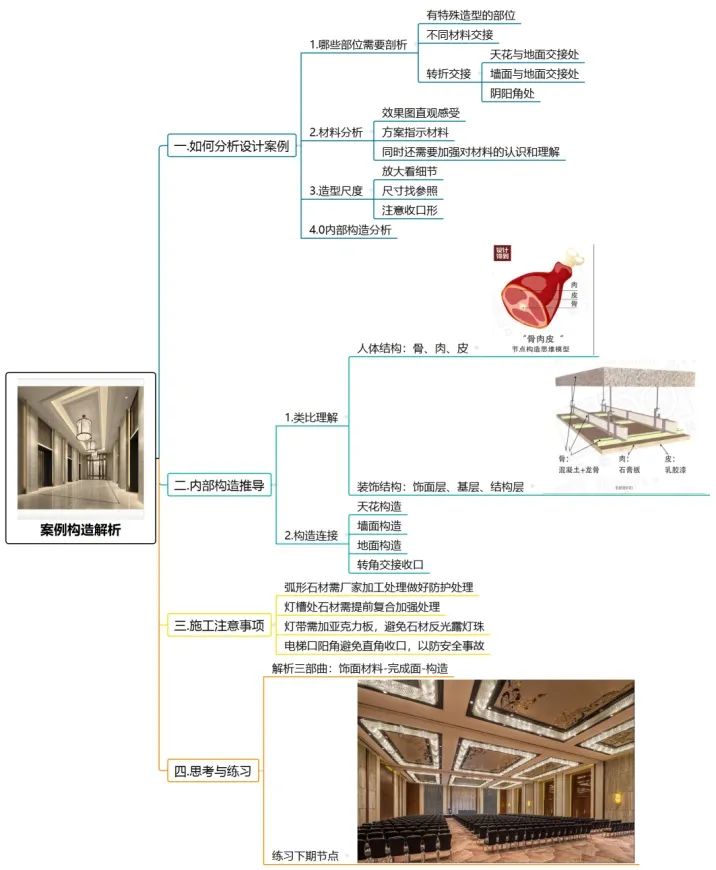

小结

不同的材料都有其特殊的应用做法，材料、造型完成面尺度、基层构造，根据效果图或者实景依次推理，节点构造就能清晰明了，通用节点作为模板可以套用，但是理解其原理依旧可以应用于复杂节点上。

当然工艺和做法有很多种，需根据现场情况而定，这里主要提供如何分析案例的方法，如有异议的地方，欢迎在下方留言讨论交流。

本文练习（下期节点分析）

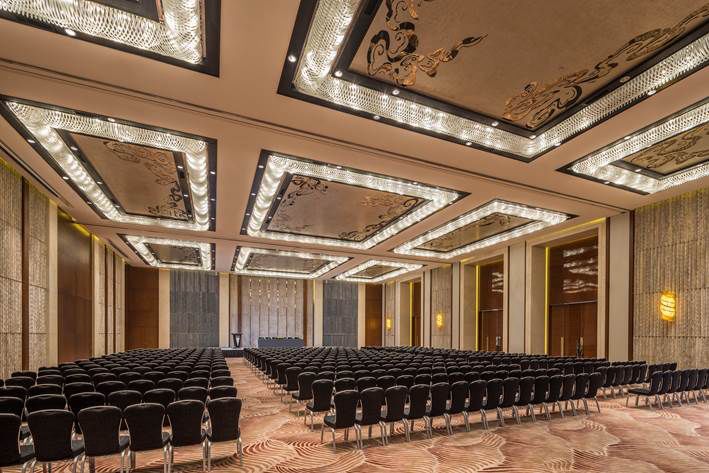

可以依照今天所讲材料、完成面、结构，对以下场景构造进行分析，下期会进行详细解析。
